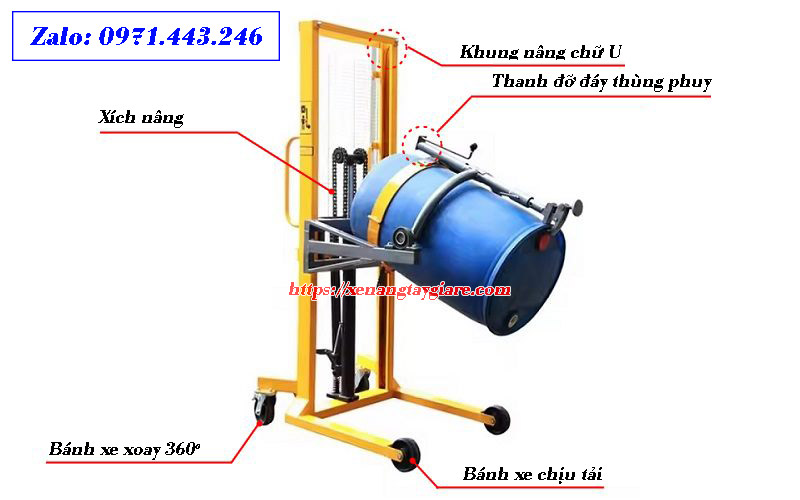

Đây là bộ khung chịu trách nhiệm chính trong việc tải trọng của xe nâng. Khung được chế tạo từ thép kết cấu kiểu chữ U. Khung thép chữ U giúp phân bổ tải trọng đều và hiệu quả, giảm thiểu khả năng biến dạng khi chịu các lực tác động lớn. Giúp xe nâng có độ cứng vững cao, có khả năng chịu tải và chịu ứng suất lớn. Các mối hàn được gia công chắc chắn, đặc biệt ở những vị trí chịu tải trọng lớn được tăng cứng để đảm bảo độ bền. Toàn bộ khung xe được sơn phủ tĩnh điện màu vàng đặc trưng, giúp bảo vệ khung khỏi sự oxy hóa.
2. Bơm thủy lực
Xe nâng được trang bị 01 bơm thủy lực có thể kích nâng các thùng phi nặng lên tới 450kg, như các phi chứa Axit sulfuric đậm đặc (H₂SO₄), dung dịch muối đậm đặc hoặc hóa chất công nghiệp (như dung dịch chì, kẽm). Đây là điều mà các mẫu xe nâng quay đổ thùng phi khác không làm được vì tải trọng nâng tối đa của chúng chỉ là 350kg. Bơm thủy lực sẽ liên kết với bộ phận kẹp và đỡ thùng phuy thông qua xích nâng. Để đảm bảo độ chắc chắn và nâng cao khả năng chịu tải thì xe nâng quay đổ phi model DA450 được trang bị 02 xích nâng. Khác với loại chỉ có 01 xích nâng như các model COT0.35
»»» Xe nâng quay đổ phi model COT0.35: Xem chi tiết
3. Bánh xe
Bánh xe trang bị trên xe nâng, gồm có các bánh xe chịu tải phía trước và hai bánh chuyển hướng phía sau. Các bánh xe này thường là bánh Nylon. Loại bánh xe ít bị tác động từ môi trường có nhiều hoá chất.
4. Hộp số

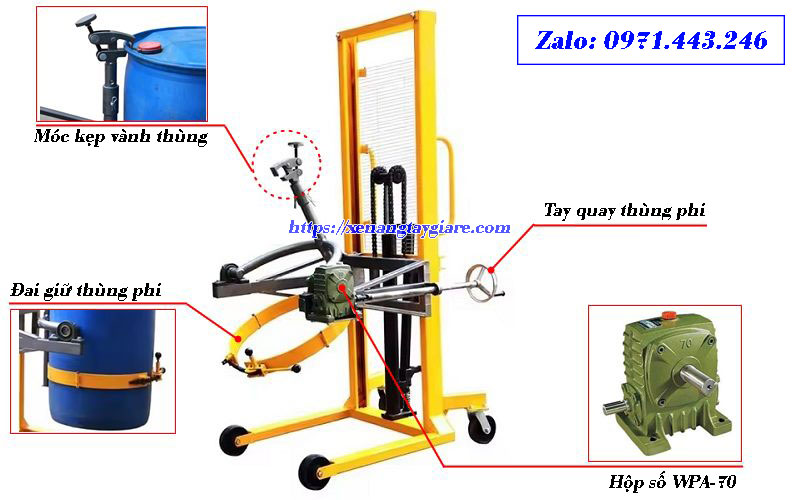

Hộp số là một cụm cơ cấu gồm nhiều bánh răng với các tỷ số truyền khác nhau, có chức năng tăng mô-men xoắn và giảm tốc độ quay. Trên xe nâng quay đổ phi model DA450 được trang bị hộp số WPA-70. Trục ra của hộp số được nối trực tiếp với bộ phận kẹp giữ thùng phi. Đầu vào của hộp số được gắn với tay quay. Khi sử dụng, người vận hành chỉ cần quay tay quay này, thùng phi sẽ quay theo.
Thông qua hộp số, tỷ số truyền và model sẽ thay đổi, giúp cho người sử dụng chỉ cần quay tay quay nhẹ nhàng đã có thể khiến các thùng phi nặng lên tới hàng trăm kg quay theo chiều, góc mong muốn. Bên cạnh đó, nhờ cơ cấu trưc vít bánh vít giúp hộp số có khả năng giữ thùng phi cố định tại vị trí nghiêng mong muốn, ngăn chặn tình trạng quay ngược hoặc chúc xuống không kiểm soát.
»»» Cấu tạo hộp số xe nâng quay đổ thùng phi WPA-70: Xem chi tiết
5. Bộ phận kẹp, đỡ thùng phi và đai giữ thùng phi
Đây là bộ phận giúp cố định thùng phi trong quá trình nâng hạ hoặc quay đổ. Bộ phận kẹp gồm có mỏ kẹp và tay quay mỏ kẹp, để kẹp chặt vào vành thùng phi. Phần đỡ thùng phi là một thanh đỡ được điều khiển bằng một tay nắm, giúp đỡ lấy đáy thùng phi, đảm bảo an toàn cho thùng phi và giảm tải cho mỏ kẹp khi nâng. Đai giữ là phần đai để ôm lấy phần bụng của thùng phi. Giúp thùng phi được giữ chặt và chắc chắn hơn. Đai giữ là bộ phận vô cùng cần thiết, giúp xe nâng có thể nâng được các mẫu thùng phi nhựa.

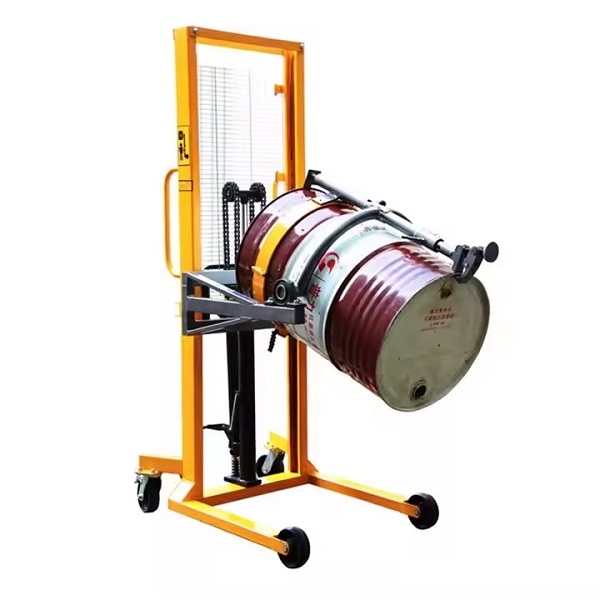

- Khi sử dụng để nâng phi sắt: Chỉ cần sử dụng bộ phận kẹp và thanh đỡ thùng phi.

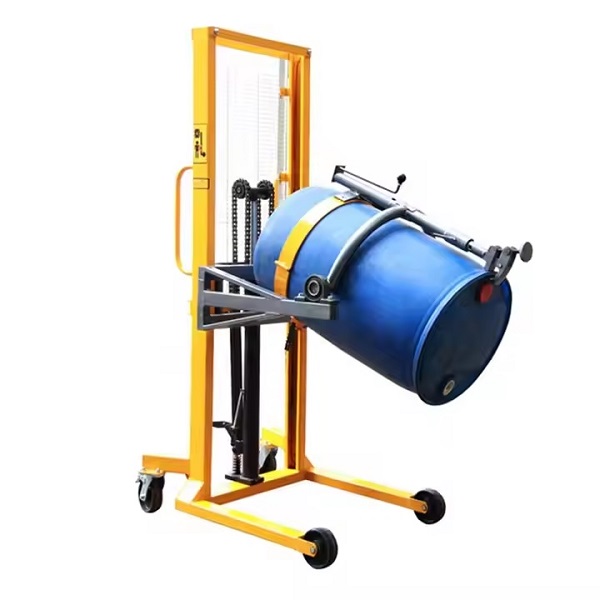

- Khi sử dụng để nâng phi nhựa: Sử dụng bộ phận kẹp và đai giữ thùng phi.
