Bộ kẹp phuy đơn – Model: DG500

Bộ kẹp phuy đơn là phụ kiện được sử dụng để trang bị thêm cho xe nâng động cơ, giúp xe nâng động có thể thực hiện được thao tác gắp thùng phuy một cách nhanh chóng và hiệu quả. Giúp cho việc di chuyển sắp xếp, bốc dỡ thùng phuy một cách nhanh chóng tiện lợi. Giảm chi phí, nhận lực cho doanh nghiệp, tối ưu hóa sản xuất.

Bộ kẹp phuy này có chức năng gắp kẹp một thùng phuy nặng lên tới 500kg. Trong bài viết này chúng tôi xin giới thiệu tới Quý khách hình ảnh, cấu tạo, kích thước và thông số kỹ thuật bộ kẹp phuy này như sau:

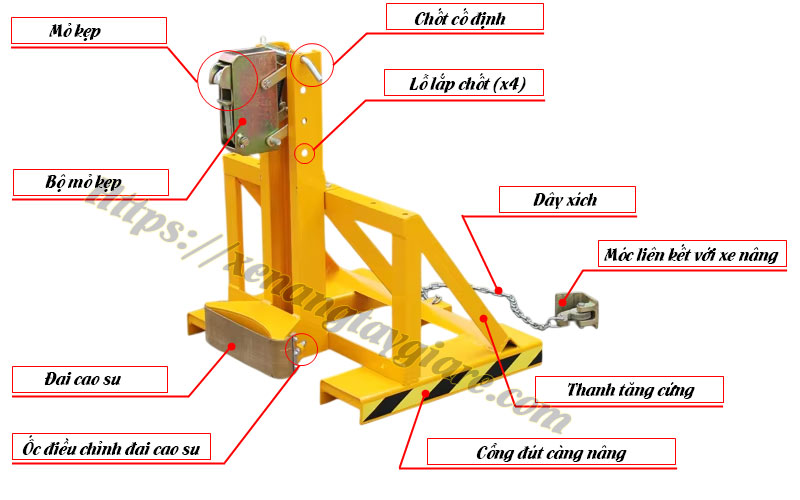

I. HÌNH ẢNH VÀ CẤU TẠO BỘ KẸP PHUY ĐƠN

1. Khung của bộ kẹp

Bộ kẹp thùng phuy đơn DG500 được chế tạo với khung thép kết cấu dày dặn, mang lại độ bền cao và khả năng làm việc ổn định trong môi trường công nghiệp. Các vị trí chịu tải trọng lớn được gia cường chắc chắn, giúp thiết bị nâng kẹp an toàn ngay cả khi làm việc với thùng phuy nặng.

Để có thể lắp lên xe nâng động cơ, bộ kẹp phuy này có hai cổng lắp càng nâng với các kích thước như sau:

• Chiều cao cổng: 50 mm
• Chiều rộng cổng: 150 mm
• Chiều sau để đút càng nâng: 750 mm
• Khoảng cách giữa hai mép ngoài cổng vào: 750 mm
• Khoảng cách giữa hai mép trong cổng vào: 450 mm

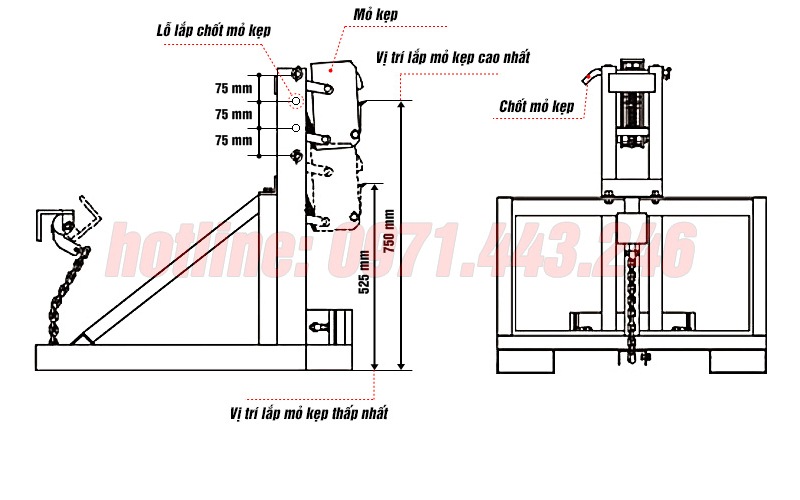

Trên khung nâng bố trí hệ thống lỗ điều chỉnh cao độ, cho phép thay đổi linh hoạt vị trí mỏ kẹp theo chiều cao thùng phuy. Khoảng cách giữa các lỗ là 75 mm, với 4 vị trí lắp mỏ kẹp. Ở vị trí cao nhất, mép dưới mỏ kẹp cách đáy bộ kẹp 750 mm, thấp nhất là 525 mm.

Phía trước khung được trang bị hai bệ đỡ thùng phuy với đai cao su đàn hồi, giúp tăng độ bám, hạn chế trầy xước, móp méo và hấp thụ rung động khi di chuyển.

2. Mỏ kẹp

Mỏ kẹp là bộ phận để kẹp chặt vào vành thùng phuy khi nâng. Nó được chế tạo bằng thép chịu lực cao, với thiết kế bằng cơ cấu cơ khí thông minh, cho phép nó tự động kẹp chặt vào vành thùng phuy khi nâng và tự động nhả vành thùng phuy khi thùng phuy hạ xuống mặt đất mà không cần bất kỳ sự điều khiển hay can thiệp nào từ người vận hành. bằng cơ khí. Mỏ kẹp này có thể kẹp nâng thùng phuy nặng lên tới 500kg.

3. Xích liên kết

Để đảm bảo bộ kẹp thùng phuy luôn ổn định trong quá trình nâng hạ và di chuyển, thiết bị được trang bị xích liên kết an toàn. Dây xích này có tác dụng cố định bộ kẹp với xe nâng, hạn chế rung lắc hoặc trượt khỏi càng nâng khi làm việc.

Một đầu xích được thiết kế gờ móc chuyên dụng, dùng để móc trực tiếp vào giá trượt ngang của càng xe nâng. Đầu còn lại được quấn và cố định chắc chắn vào thân bộ kẹp, giúp tăng độ an toàn và đảm bảo thiết bị hoạt động ổn định trong mọi điều kiện vận hành.

II. THÔNG SỐ KỸ THUẬT

• Model: DG500
• Thương hiệu: Niuli
• Tải trọng nâng tối đa: 500kg
• Dùng cho 1 phuy tiêu chuẩn
• Kích thước tổng thể: 910*730*850 mm (D*R*C)
• Khối lượng: 52 kg
• Độ cao điều chỉnh lắp mỏ kẹp: 4 vị trí
• Độ cao kẹp thùng phuy thấp nhất: 525 mm
• Độ cao kẹp thùng phuy cao nhất: 750 mm
• Kích thước cổng đút càng nâng: 50*150*750 mm (Chiều cao * Chiều rộng * Chiều sâu)
• Khoảng cách giữa hai mép ngoài cổng vào: 750 mm
• Khoảng cách giữa hai mép trong cổng vào: 450 mm
• Kiểu kẹp gờ mép trên của thùng phuy.
• Dùng cho xe nâng động cơ và xe nâng cao có càng nâng.
• Bảo hành: 12 tháng

»»» Bộ kẹp thùng phuy đôi DG1000A: Xem chi tiết

---

Trên đây là toàn bộ hình ảnh trực tiếp, cấu tạo cơ bản và thông số kỹ thuật cụ thể của bộ kẹp phuy đơn DG500. Mẫu phụ kiện không thể thiếu dành cho xe nâng động cơ để đơn giản hóa việc nâng thùng phuy. Quý khách quan tâm bộ kẹp thùng phuy này xin vui lòng liên hệ:
