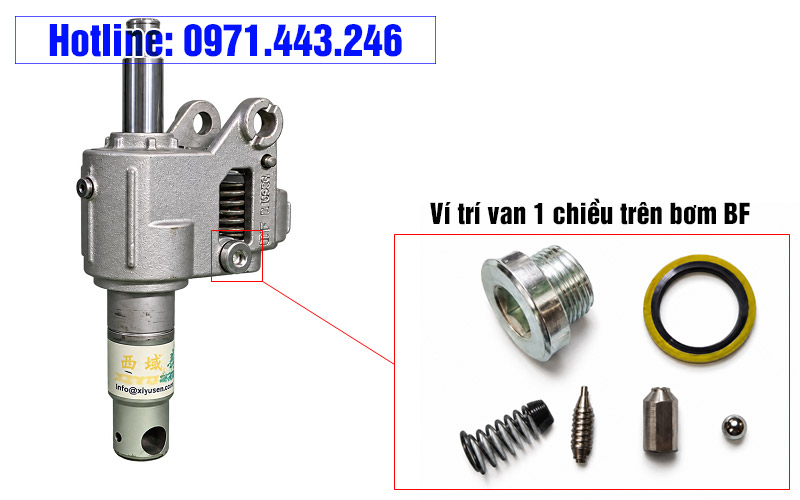

Van 1 chiều Bơm BF xe nâng tay thấp – Check Valve

I. VAI TRÒ VAN 1 CHIỀU BƠM BF

Van 1 chiều Bơm BF hay Check Valve là cụm chi tiết quan trọng trong hệ thống thủy lực của xe nâng tay thấp. Nhiệm vụ cơ bản của van là cho dầu đi theo hướng thiết kế và ngăn dòng dầu chảy ngược. Nhờ đó, bơm có thể tạo áp suất để thực hiện quá trình nâng hàng.

Để hiểu vai trò của van một chiều, cần nhìn vào nguyên lý hoạt động của bơm thủy lực.

Khi người vận hành kích tay cầm, ty bơm nhỏ chuyển động lên xuống. Sự thay đổi thể tích trong buồng bơm tạo ra quá trình hút và đẩy dầu. Dầu được dẫn qua các đường dầu bên trong thân bơm. Tại đây, van một chiều đóng vai trò như một “cửa kiểm soát” dòng dầu.

Ở hành trình phù hợp, chênh lệch áp suất thắng lực đóng của van. Van mở và cho phép dầu đi qua. Dầu sau đó được đưa tới khoang tạo áp của hệ thống.

Khi áp suất đổi chiều, van phải đóng lại. Viên bi hoặc chi tiết làm kín ép vào đế van để chặn đường dầu. Dầu đã được đẩy qua vì vậy không dễ dàng hồi ngược về phía trước van.

Quá trình này lặp lại sau mỗi lần kích tay. Có thể hình dung đơn giản:

Kích tay → ty bơm nhỏ chuyển động → tạo chênh lệch áp suất → van mở → dầu đi qua → van đóng → hạn chế dầu hồi ngược.

Nhờ các chu kỳ liên tiếp, lượng dầu áp suất cao được đưa tới khoang làm việc. Ty ben lớn dịch chuyển và cơ cấu nâng làm càng xe đi lên.

Tại sao một van nhỏ lại ảnh hưởng lớn đến khả năng nâng?

Bơm thủy lực muốn hoạt động hiệu quả không chỉ cần tạo áp suất. Hệ thống còn phải kiểm soát được dòng dầu sau mỗi chu kỳ bơm.

Giả sử van một chiều đóng không kín. Một phần dầu vừa được đẩy qua có thể hồi ngược khi piston bơm thay đổi hành trình. Khi đó, một phần công của lần kích trước bị mất đi. Người sử dụng tiếp tục kích nhưng lượng dầu hữu ích được đưa vào khoang áp suất giảm. Xe có thể cần nhiều lần kích hơn để đạt cùng một chiều cao.

Đây chính là lý do Van 1 chiều Bơm BF tuy có kích thước nhỏ nhưng ảnh hưởng trực tiếp tới hiệu quả tạo áp của cụm bơm.

II. DẤU HIỆU XE NÂNG TAY THẤP LỖI VAN 1 CHIỀU

Van một chiều hỏng thường khó nhận biết hơn lỗi phớt hoặc trục ty. Nguyên nhân là dầu có thể rò ngược bên trong bơm, thay vì chảy ra ngoài.

Vì vậy, xe nhìn bên ngoài vẫn khô ráo nhưng khả năng nâng và giữ tải lại giảm rõ rệt.

1. Xe nâng yếu nhưng không phát hiện vị trí chảy dầu

Đây là trường hợp cần đặc biệt chú ý đến Van 1 chiều Bơm BF.

Người vận hành phải kích tay nhiều lần hơn bình thường. Càng xe vẫn lên nhưng tốc độ nâng chậm. Khi đặt hàng nặng, tình trạng càng thể hiện rõ hơn. Kiểm tra bên ngoài lại không thấy dầu chảy tại ty ben lớn hoặc ty bơm nhỏ. Lượng dầu thủy lực cũng vẫn đủ. Nếu phớt, ty bơm và các bộ phận liên quan đều bình thường, cần kiểm tra khả năng làm kín bên trong của van một chiều.

Nguyên nhân nằm ở đặc tính hoạt động của van 1 chiều (Check Valve). Sau khi dầu được đẩy qua van, cụm van phải đóng kín để ngăn dầu hồi ngược. Nếu van không kín, một phần áp suất vừa tạo ra sẽ bị thất thoát ngay bên trong bơm. Khi đó, không nhất thiết phải có dầu chảy ra ngoài nhưng bơm vẫn bị mất áp. Đây là điểm rất dễ bị bỏ qua khi sửa xe nâng tay.

2. Xe nâng lên được nhưng không giữ được tải

Một biểu hiện khác là xe vẫn nâng được hàng nhưng khả năng giữ tải kém. Sau khi ngừng kích, càng có thể từ từ hạ xuống. Tốc độ tụt thường rõ hơn khi tải trọng hàng hóa tăng. Trong trường hợp này, cần kiểm tra hệ thống van xả và các vị trí làm kín trước. Nếu chúng hoạt động bình thường, van một chiều là vị trí tiếp theo cần kiểm tra.

Van đóng không kín sẽ tạo đường rò nội bộ cho dầu. Áp suất trong hệ thống vì vậy không được duy trì như thiết kế. Đặc biệt, lỗi này có thể xảy ra mà không xuất hiện một giọt dầu nào bên ngoài bơm.

3. Lò xo van yếu khiến van đóng không kín

Trong van 1 chiều lò xo hình tháp  tham gia tạo lực hồi cho cơ cấu van. Sau thời gian dài làm việc, lò xo có thể bị yếu, biến dạng hoặc giảm độ đàn hồi. Khi đó, khả năng đưa các chi tiết van trở về trạng thái đóng có thể bị ảnh hưởng. Van không đóng đúng trạng thái sẽ làm giảm khả năng ngăn dầu hồi ngược.

Kết quả là mỗi lần kích vẫn tạo ra áp suất, nhưng một phần áp suất lại bị mất qua chính đường dầu bên trong.  Xe nâng vì vậy xuất hiện hiện tượng nâng yếu hoặc giữ tải kém.

4. Bi thép bị xước, mòn làm mất khả năng làm kín

Bi thép là chi tiết nhỏ nhưng bề mặt làm việc cần có độ nhẵn tốt. Khi van đóng, bi phải tiếp xúc tốt với vị trí làm kín tương ứng. Nếu bề mặt bi bị xước, mòn, rỗ hoặc biến dạng, khả năng làm kín sẽ giảm. Chỉ cần xuất hiện khe hở nhỏ, dầu áp suất cao đã có thể lọt qua.

Do đó, một viên bi nhìn bên ngoài vẫn còn nguyên hình dạng chưa chắc còn làm kín tốt. Khi tháo kiểm tra cần quan sát kỹ bề mặt tiếp xúc của bi và vị trí đế van.

5. Dầu thủy lực bẩn khiến van một chiều không kín

Đây là nguyên nhân rất đáng chú ý. Sau thời gian dài sử dụng, dầu thủy lực có thể chứa cặn bẩn, mạt kim loại hoặc sản phẩm mài mòn từ các chi tiết bên trong bơm. Khi tạp chất lọt vào cụm van, chúng có thể nằm tại bề mặt làm kín. Chỉ một lượng cặn nhỏ nằm giữa bi và đế van cũng có thể khiến van không thể đóng kín hoàn toàn. Khi đó, dầu hồi ngược qua khe hở và làm giảm áp suất hệ thống.

Vì vậy, nếu tháo van để sửa chữa, không nên chỉ thay bi hoặc lò xo. Cần kiểm tra tình trạng dầu, vệ sinh cụm van và đường dầu liên quan.

6. Khi nào nên kiểm tra Van 1 chiều Bơm BF?

Có thể ưu tiên kiểm tra cụm van một chiều khi xe xuất hiện đồng thời các đặc điểm:

Xe nâng yếu hoặc phải kích nhiều lần → khả năng giữ tải giảm → dầu thủy lực vẫn đủ → bên ngoài bơm không có dấu hiệu rò dầu → ty và phớt đã được kiểm tra → các nguyên nhân thông thường khác đã được loại trừ.

Lúc này, vấn đề có thể không nằm ở việc dầu chảy ra khỏi bơm, mà nằm ở việc dầu đang lọt ngược qua van ngay bên trong bơm.

Đó cũng là lý do Check Valve cần được kiểm tra khi xe nâng tay mất áp nhưng không tìm thấy vị trí chảy dầu bên ngoài.

»»» Xe nâng tay bị tụt càng, 9 nguyên nhân chính: Xem chi tiết

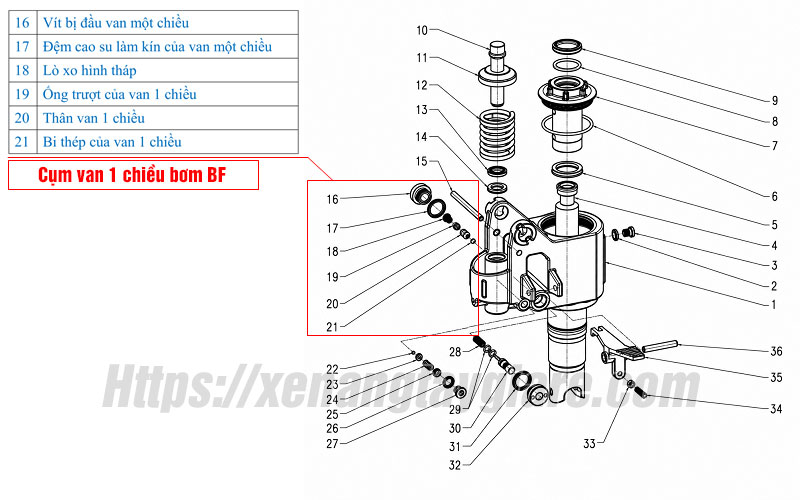

III. CÁC BỘ PHẬN CỦA CỤM VAN 1 CHIỀU BƠM BF

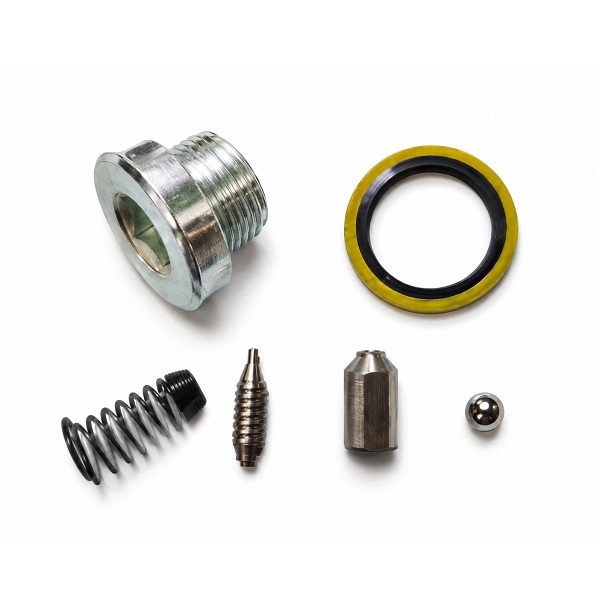

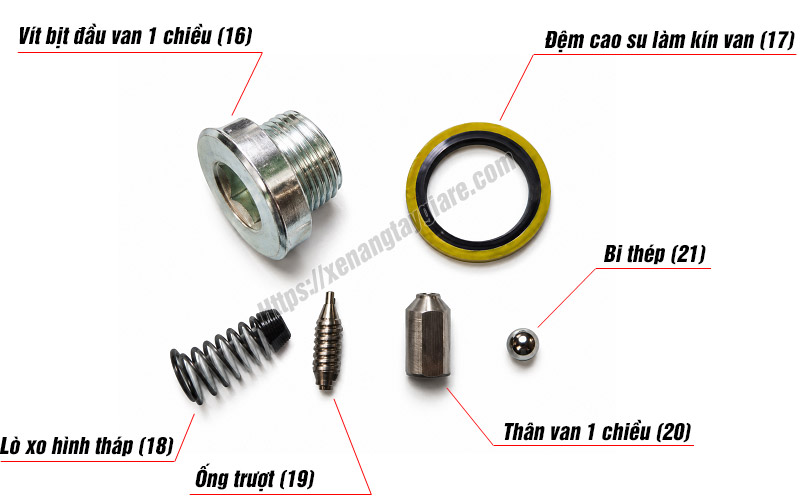

Van 1 chiều Bơm BF gồm 6 chi tiết chính. Các bộ phận phối hợp để kiểm soát hướng di chuyển của dầu thủy lực. Khi bơm làm việc, van cho dầu đi theo chiều thiết kế và hạn chế dầu áp suất cao chảy ngược trở lại.

1. Vít bịt đầu van một chiều

Vít bịt được lắp ở phía ngoài thân bơm và có nhiệm vụ đóng kín vị trí lắp cụm van một chiều. Đồng thời, chi tiết này giúp giữ các bộ phận bên trong van đúng vị trí.

Khi tháo cụm van để kiểm tra, kỹ thuật viên thường phải tháo vít bịt này trước. Ren vít cần còn tốt và được siết đúng kỹ thuật. Nếu vị trí vít bịt không kín, dầu có thể rò ra bên ngoài. Vì vậy, vít bịt vừa có chức năng cố định cụm van, vừa tham gia đóng kín khoang thủy lực.

2. Đệm cao su làm kín của van một chiều

Đệm cao su nằm tại vị trí lắp ghép của vít bịt với thân bơm. Nhiệm vụ chính là ngăn dầu thủy lực rò ra ngoài qua khe lắp ghép. Khi vít bịt được siết vào thân bơm, đệm bị ép để tạo bề mặt làm kín.

Sau thời gian dài sử dụng, đệm có thể chai cứng, biến dạng hoặc mất độ đàn hồi. Khi đó, dầu có thể xuất hiện quanh vị trí vít bịt.

Cần phân biệt lỗi này với hiện tượng van bị hở bên trong. Đệm cao su chủ yếu làm kín ra bên ngoài, còn khả năng chống dầu hồi ngược phụ thuộc vào các chi tiết làm việc bên trong van.

3. Lò xo hình tháp

Lò xo hình tháp là một trong những chi tiết quan trọng đối với quá trình đóng – mở của Van 1 chiều Bơm BF. Lò xo tạo lực đàn hồi hỗ trợ đưa cơ cấu van trở về vị trí đóng khi chênh lệch áp suất không còn đủ để duy trì trạng thái mở. Nhờ đó, đường dầu được đóng lại sau chu kỳ bơm.

Khi dầu đi theo chiều cho phép và tạo đủ chênh lệch áp suất, cơ cấu van thắng lực lò xo để mở đường dầu. Nếu lò xo bị yếu, gãy hoặc biến dạng, khả năng hồi vị của van có thể bị ảnh hưởng. Van vì vậy có nguy cơ đóng chậm hoặc đóng không ổn định. Đây là một trong những nguyên nhân cần kiểm tra khi xe nâng yếu nhưng không tìm thấy vị trí rò dầu bên ngoài.

4. Ống trượt của van 1 chiều bơm BF

Ống trượt nằm trong cụm van và có vai trò dẫn hướng, định vị chuyển động của các chi tiết làm việc bên trong. Nhờ có ống trượt, cơ cấu van có thể đóng và mở theo đúng phương thiết kế. Điều này giúp hạn chế hiện tượng lệch vị trí trong quá trình làm việc.

Bề mặt ống trượt cần sạch và không bị biến dạng. Cặn dầu, mạt kim loại hoặc chất bẩn có thể làm chuyển động của cơ cấu van kém linh hoạt. Nếu ống trượt bị kẹt, van có thể không trở về đúng trạng thái đóng. Dầu khi đó có khả năng lọt ngược qua đường van và làm giảm hiệu quả tạo áp.

5. Thân van một chiều

Thân van là chi tiết trung tâm để bố trí và định vị cơ cấu làm việc của van một chiều. Chi tiết này tạo không gian làm việc cho các bộ phận bên trong và liên kết cụm van với đường dầu của bơm BF. Độ chính xác của thân van ảnh hưởng trực tiếp đến hoạt động của toàn bộ cụm.

Nếu thân van bị mòn, biến dạng hoặc bề mặt làm việc bị hư hỏng, các chi tiết bên trong có thể không còn nằm đúng vị trí thiết kế. Khi sửa chữa cũng cần vệ sinh kỹ thân van. Cặn bẩn tích tụ bên trong có thể cản trở chuyển động hoặc làm giảm khả năng đóng kín của van.

6. Bi thép của van 1 chiều bơm BF

Bi thép là chi tiết đặc biệt quan trọng đối với khả năng làm kín và chống dầu hồi ngược.

Khi van ở trạng thái đóng, viên bi tiếp xúc với vị trí đế van tương ứng. Bề mặt tiếp xúc này tạo thành điểm chặn dòng dầu.

Khi áp suất dầu tác động theo chiều cho phép đủ lớn, viên bi rời khỏi vị trí đóng. Dầu thủy lực có thể đi qua van.

Khi áp suất đổi chiều, viên bi trở lại vị trí làm kín. Dòng dầu ngược lúc này bị chặn lại.

Do đó, bề mặt viên bi phải tròn, nhẵn và không có vết xước đáng kể. Nếu bi thép bị xước, rỗ hoặc mòn, bề mặt tiếp xúc với đế van không còn kín. Dầu áp suất cao có thể lọt qua khe hở dù viên bi đã trở về vị trí đóng.

Đặc biệt, dầu thủy lực bẩn cũng có thể khiến bi van không đóng kín. Một hạt cặn hoặc mạt kim loại nằm giữa bi và đế van đã có thể tạo ra khe hở. Khi đó, dầu không nhất thiết chảy ra ngoài. Thay vào đó, dầu rò ngược ngay bên trong bơm, làm hệ thống mất áp.Đây là lý do xe có thể xuất hiện tình trạng nâng yếu, phải kích nhiều lần hoặc không giữ được tải nhưng bên ngoài bơm hoàn toàn không thấy chảy dầu.

»»» Bơm BF 35mm xe nâng tay thấp: Xem chi tiết

IV. THÔNG TIN LIÊN HỆ MUA VAN 1 CHIỀU BƠM BF

Khi xe nâng tay xuất hiện tình trạng nâng yếu, kích nhiều lần mới lên hoặc không tạo được áp, khách hàng nên kiểm tra hệ thống thủy lực. Nếu nguyên nhân được xác định tại Check Valve, cần vệ sinh, kiểm tra hoặc thay cụm van phù hợp.

Khi mua Van 1 chiều Bơm BF, nên cung cấp hình ảnh bơm và cụm van cũ để đối chiếu. Điều này đặc biệt quan trọng vì hình dạng van giữa các dòng bơm có thể tương đối giống nhau.

Lựa chọn đúng cụm van giúp hệ thống kiểm soát dòng dầu tốt hơn, hỗ trợ bơm tạo áp ổn định và hạn chế phải tháo sửa nhiều lần.
