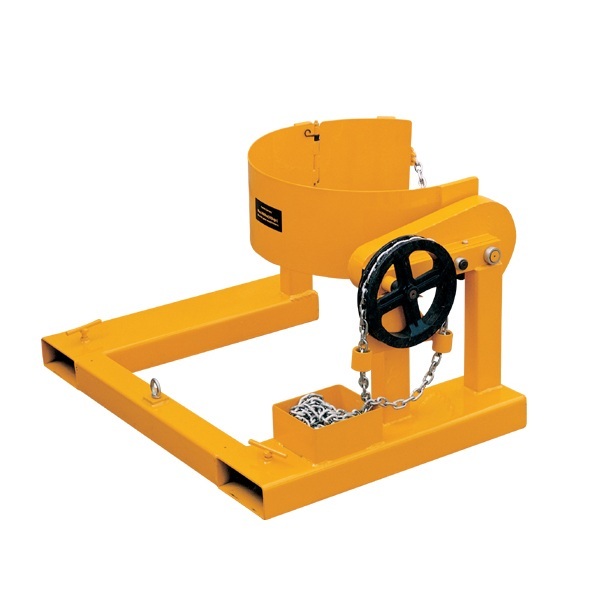

Bộ xoay thùng phuy HK285A – Giải pháp xử lý hóa chất chuyên nghiệp

I. GIỚI THIỆU VỀ BỘ XOAY THÙNG PHUY HK285A

Trong môi trường sản xuất công nghiệp hiện đại, việc quản lý và xử lý các loại thùng phuy chứa chất lỏng là một thách thức lớn. Các doanh nghiệp thường phải đối mặt với nguy cơ mất an toàn lao động và rơi vãi hóa chất. Để giải quyết triệt để vấn đề này, Bộ xoay thùng phuy HK285A đã được nghiên cứu và đưa vào ứng dụng thực tế.

Vậy Bộ xoay thùng phuy HK285A dùng để làm gì? Đây là một thiết bị phụ trợ cơ khí chuyên dụng, được thiết kế để lắp đặt trực tiếp vào càng xe nâng động cơ như: Xe nâng động cơ dầu, xe nâng động cơ điện. Chức năng chính của thiết bị là kẹp chặt, nâng hạ, di chuyển và thực hiện thao tác xoay đổ chất lỏng từ trong thùng phuy ra ngoài một cách có kiểm soát.

Thiết bị có ứng dụng vô cùng rộng rãi trong nhiều ngành công nghiệp nặng và nhẹ. Đặc biệt là tại các nhà máy sản xuất hóa chất, dầu nhớt, sơn công nghiệp, dung môi và các cơ sở chế biến thực phẩm. Mọi thao tác liên quan tới thùng phuy như chiết rót, pha trộn nguyên liệu hay tập kết chất thải lỏng đều trở nên dễ dàng và an toàn hơn khi có sự hỗ trợ của model này. Nhờ cơ chế vận hành thông minh, thiết bị giúp giảm thiểu tối đa sức người, tối ưu hóa thời gian làm việc và bảo vệ sức khỏe cho người lao động.

II. CẤU TẠO BỘ XOAY THÙNG PHUY HK285A

Bộ xoay thùng phuy HK285A sở hữu kết cấu cơ khí chính xác, đảm bảo tính bền vững và khả năng chịu tải cao dưới các tác động lực lớn. Các bộ phận cấu thành nên thiết bị bao gồm:

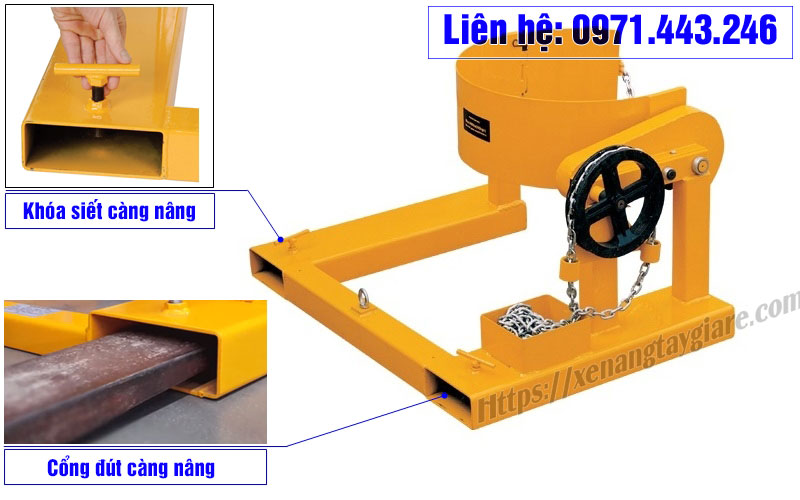

1. Khung

Bộ phận này được chế tạo từ thép tấm chịu lực dày dặn, hàn gia cường chắc chắn. Phía trên là giá đỡ để lắp hộp số và đai ôm, phía dưới là hai cổng chờ để đút càng nâng. Trên mỗi cổng chờ đều có chốt khóa an toàn dạng ren vít giúp cố định bộ xoay thùng phuy vào càng xe nâng, tránh hiện tượng trượt bánh trong quá trình nghiêng đổ.

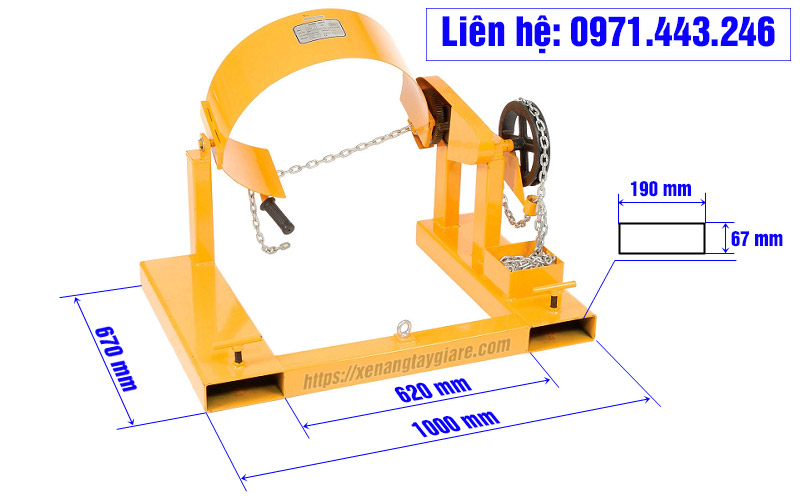

Kích thước của 2 cổng đút càng nâng này như sau:

• Chiều cao cổng: 65 mm
• Chiều rộng cổng: 190 mm
• Chiều sau để đút càng nâng: 670 mm
• Khoảng cách giữa hai mép ngoài cổng vào: 1000mm
• Khoảng cách giữa hai mép trong cổng vào: 620 mm

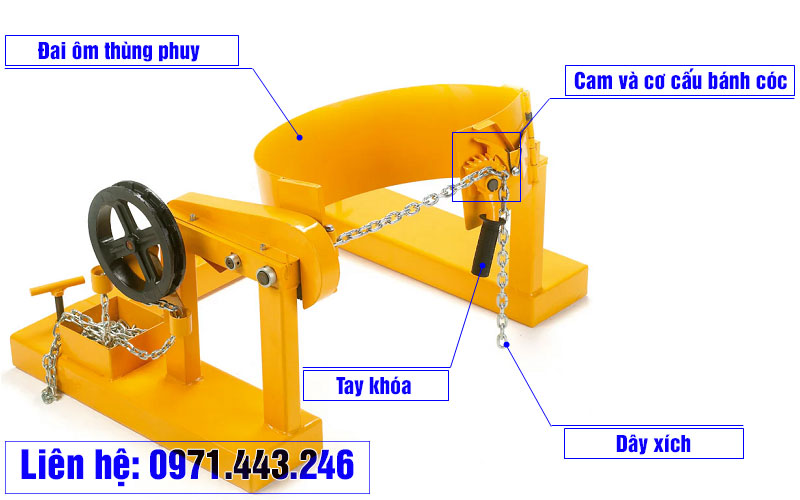

2. Đai ôm thùng phuy

Đai ôm thùng phuy gồm đai ôm và cơ cấu siết chặt. Trong đó

• Đai ôm là phần bản thép rộng hình cánh cung có hai cánh mở rộng hai bên. Khi vận hành, dai ôm này ôm sát với vành thùng thuy.
• Cơ cấu siết chặt là cơ cấu siết kẹp bằng tay gạt kết hợp với xích cố định. Để siết chặt đai ôm thùng phuy người sử dụng kéo căng dây xích đặt vào cam lệch tâm trên tay gạt. Sau đó gạt tay nắm màu đen xuống, cam lệch tâm sẽ quay tạo lực siết kéo căng xích kết hợp với cơ cấu tự hãm bánh cóc để giữ chặt và cốc định dây xích lại.

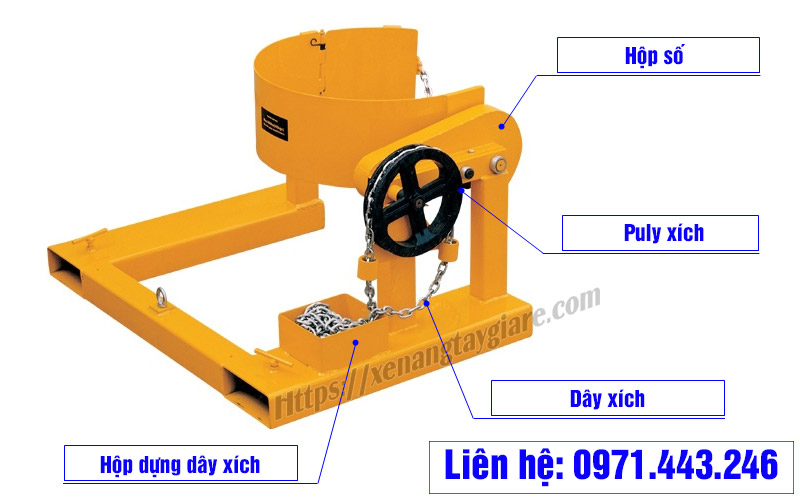

3. Hộp số trợ lực

Hộp số là bộ phận quan trọng nhất trên bộ xoay thùng phuy. Nó bao gồm các bánh răng ăn khớp với nhau để tạo nên tỷ số truyền 30:1. Nhờ cơ cấu này vừa giúp giảm tốc độ quay thùng phuy vừa tăng mô men. Thông qua nó giúp giảm lực kéo cần thiết, cho phép người vận hành xoay lật thùng phuy nặng hàng trăm kilôgam một cách nhẹ nhàng. Trục đầu vào hộp số là puly xích. Trục đầu ra hôp số gắn với đai ôm thùng phuy. Ngoài ra, nhờ cơ cấu ăn khớp bánh răng mà hộp số có khả năng tự khóa vị trí. Điều này giúp cho thùng phuy giữ nguyên góc độ tại bất kỳ vị trí nào khi dừng thao tác kéo xích.

4. Puly và xích kéo hành trình

Khác với cơ chế hoạt động trên bộ xoay thùng phuy DP350B, trên bộ xoay thùng phuy DP350B để xoay thùng phuy nghiêng một góc bất kỳ, người vận hành cần phải trực tiếp xoay tay quay trên hộp số. Điều này sẽ tạo ra bất cập khi thùng nâng lên độ cao quá tầm, người vận hành không thể với tới tay quay được. Ngoài ra trong quá trình vận hành, để thực hiện thao tác xoay thùng phuy thì người vận hành bắt buộc phải lên xuống xe nâng nhiều lần gây mất thời gian trong quá trình thao tác.

Khắc phục những bất cập trên, thì trên bộ xoay thùng phuy HK285A, người vận hành chỉ cần ngồi trên ca bin xe nâng thực thao tác xoay thùng mà không cần phải lên xuống xe nâng hay quan tâm tới độ cao của thùng phuy đang ở đâu. Tất cả những điều đó đều là nhờ vào cơ cấu puly và dây xích. Dây xích quấn quay đĩa puly và có chiều dài có thể kéo tới vị trí người vận hành xe nâng. Khi người vận hành kéo dây xích, puly sẽ quay và kéo theo thùng phuy quay.

III. CƠ CHẾ HOẠT ĐỘNG

Cơ chế hoạt động của Bộ xoay thùng phuy HK285A như sau:

• Liên kết với xe nâng:

Lắp bộ xoay thùng phuy vào hai càng của xe nâng. Sao cho hai càng nâng đút sâu vào trong hai cổng của bộ xoay. Sau đó siết chặt hai chốt khóa ren vít để chống trượt để ngăn càng nâng tuột ra.

• Kẹp chặt phuy an toàn:

Điều khiển xe nâng tới vị trí để thùng phuy, sao cho đai của bộ xoay ôm toàn bộ bên ngoài thùng phuy. Sau đó đóng và siết chặt đai ôm thùng phuy lại.

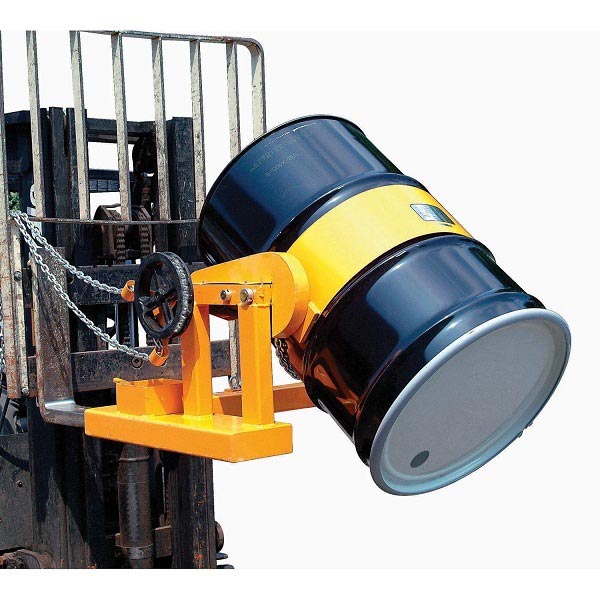

• Thao tác xoay thùng phuy:

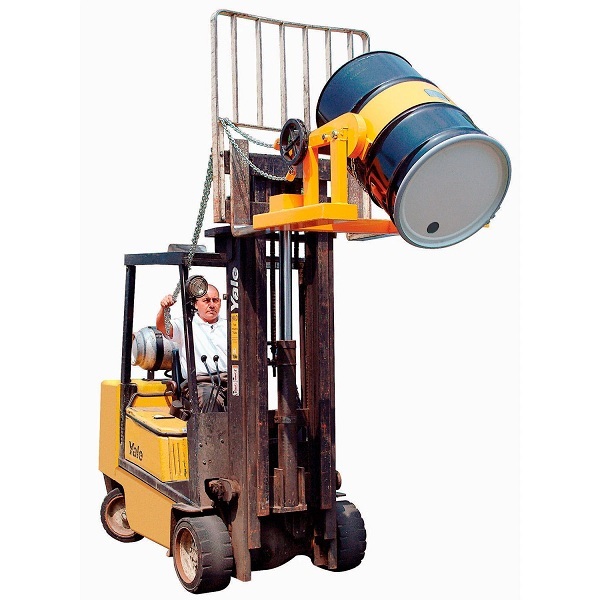

Sau khi siết chặt đai ôm, kéo đầu còn lại của dây xích móc lên vị trí gần ca bin xe nâng. Vị trí này cần thuận tiện và vừa cự ly với tay của người vận hành. Điều khiển nâng nâng thùng phuy lên độ cao mong muốn.  Khi thùng phuy đến vị trí cần chiết rót, người điều khiển chỉ cần dùng tay để kéo dây xích. Lực kéo từ tay người truyền đến vô lăng xích, qua hộp số trợ lực bánh răng hành tinh với tỷ số truyền tối ưu 30:1. Hệ thống này giúp giảm lực kéo đáng kể, biến chuyển động kéo thẳng của sợi xích thành mô-men xoắn lớn, làm quay thùng phuy một cách nhẹ nhàng.

»»» Xe nâng quay đổ thùng phuy COT0.35: Xem chi tiết

IV. THÔNG SỐ KỸ THUẬT BỘ XOAY THÙNG PHUY HK285A

Để đảm bảo thiết bị hoạt động đúng công năng và bền bỉ, Quý khách cần nắm rõ các thông số kỹ thuật tiêu chuẩn của nhà sản xuất. Dưới đây là bảng dữ liệu kỹ thuật chi tiết của model HK285A:

Model	:	HK285A
Tải trọng nâng tối đa	:	365 kg
Góc xoay lật tối đa	:	360o
Dung tích thùng phuy tương thích	:	Tương đương 220 lít
Tỷ số truyền hộp số trợ lực	:	30:1
Kích thước ống ngậm càng nâng (Rộng x Cao x Dài)	:	190 x 65 x 670 mm
Khoảng cách từ mép trong hai ống càng	:	620 mm
Khoảng cách từ mép ngoài hai ống càng	:	1000 mm
Trọng lượng tự trọng của thiết bị	:	70 kg
Chất liệu	:	Thép kết cấu cacbon
Lớp vỏ bảo vệ bề mặt	:	Sơn tĩnh điện

Khuyến cáo kỹ thuật: Không sử dụng thiết bị vượt quá tải trọng 365kg. Khi thực hiện kẹp các dòng phuy nhựa mềm, cần bổ sung thêm đai định hình để tránh làm biến dạng vỏ phuy trong quá trình xoay đổ chất lỏng.

»»» Bộ xoay thùng phuy QD350: Xem chi tiết

V. THÔNG TIN MUA HÀNG LIÊN HỆ MUA HÀNG

Doanh nghiệp của bạn đang tìm kiếm giải pháp tối ưu cho quy trình xử lý hóa chất? Hãy lựa chọn sản phẩm Bộ xoay thùng phuy HK285A để đảm bảo hiệu suất công việc tốt nhất.

Thiết bị được công ty chúng tôi nhập khẩu trục tiếp từ hãng sản xuất. Đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ). Chính sách bảo hành dài hạn lên tới 12 tháng đối với hệ thống hộp số cơ khí. Bảo hành nhanh chóng, tận nơi người sử dụng.

Mọi yêu cầu tư vấn kỹ thuật và nhận báo giá ưu đãi, xin vui lòng liên hệ:

• Hotline hỗ trợ 24/7: 0971.443.246
• Mail: Phamhungxntgr.com
